产品概述

GCS型低压抽出式开关柜,(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情,具有较高技术性能指标,能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380(400)V、(660)V,额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。


装置的基本结构见下图。

IEC60439-1《低压成套开关和控制设备》

GB7251《低压成套开关设备》

JB/T9661《低压抽出式成套开关设备》


使用条件

1, 周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不得高于+35℃。超过时,需根据实际情况降容运行。

2. 户内使用,使用地点的海拔高度不得超过2000m。

3. 周围空气相湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃时为90%、应考虑到由于温度的变化可能会偶然产生凝露的影响。

4. 装置安装时与垂直面的倾斜度不超过50℃,且整组柜列相对平整(符合GBJ232-82)标准。

5. 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

6. 用户特殊要求时,可以与本公司协商解决。


基本电气参数



主结构

1, 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm和Φ9.2mm的安装孔,内部安装灵活方便。

2. 主构架装配形式设计为两种,全组装式结构和部份(侧框和横梁)焊接式结构,供用户选择。

3. 装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。

4. 水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施。

5. 电缆隔室的设计使电缆上下进出均十分方便。

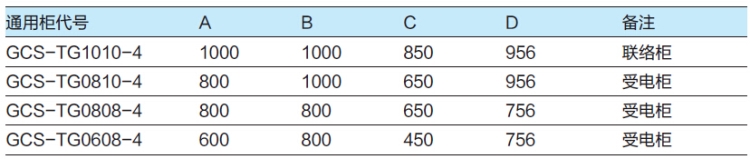

6. 装置通用柜体的尺寸系列(见下表):



功能单元

1, 抽屉层高的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下。

2. 抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

3. 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。

4. 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。

5. 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

6. 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。

7. 抽屉单元设有机械联锁装置。


主要电器元件

主要电器元件的选用原则立足于引进技术,国内能成系列批量生产,又能满足装置高性能的要求。

1, 电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列,ABB公司生产的F系列。Ah型断路器具有性能好,结构紧凑、重量较轻、系列性强的特点,价格相对较低,维护使用方便,各项性能指标能满足本装置的要求。

2. 抽屉单元(电动机控制单元、部份馈电单元)断路器主选CM1、TG、TM30系列塑壳断路器,部份选用MOELLER公司生产的NZM-100A系列。这些开关均有性能好,结构坚凑,短飞弧或无飞弧、技术经济指标高的特点,能满足本装置的要求。

3. 隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高,分断能力强,并可以实现机械连锁。

4. 熔断器主选NT系列

5. 交流接触器选用B系列、LC1-D系列。

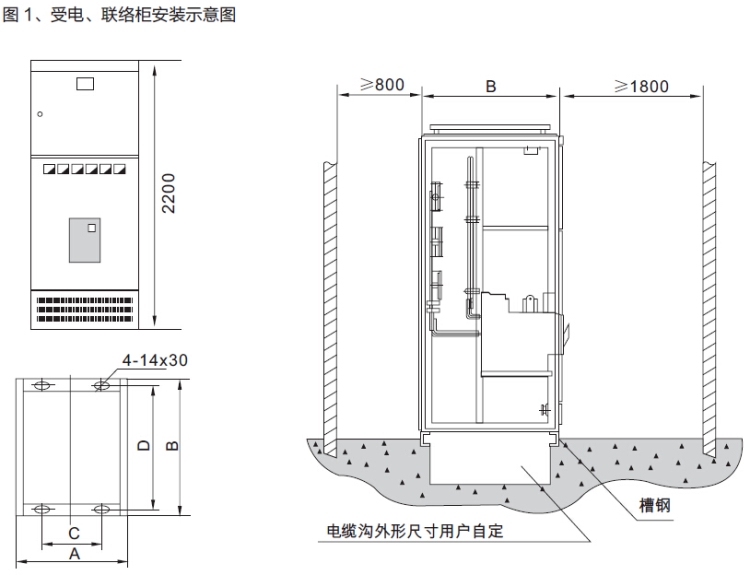

外形及安装尺寸图


外形及安装尺寸图
