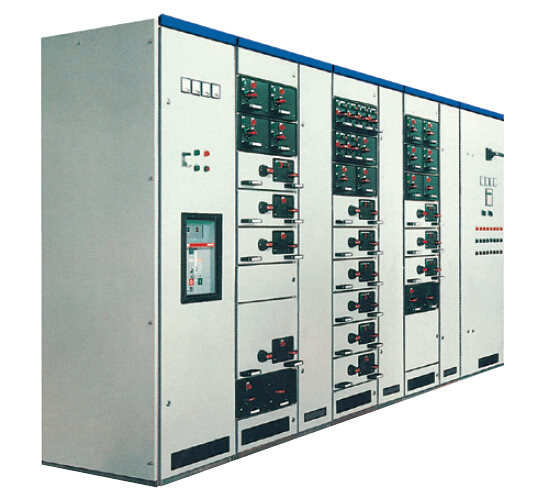

产品概述

本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通司源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50～60Hz，额分工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。

本装置符合GB7251.1《低压成套开关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专业标准。

使用条件

1,周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。

2. 大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露。

3. 海拔高度不超过2000m。

4. 本装置适应于以下温度的运输和储存过程-25℃至+55℃的范围之间，在短时间内（不超过24h）可达十70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。

5. 如果上述使用条件不能满足时，应由用户和制造厂协商解决。

6. 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

基本电气参数

开关柜类型

1,动力配电中心柜(PC)： 可采用Emax，MT，3WN，AH、ME系列等断路器。

2. 电动机控制中心柜（MCC ）：由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜（带有手动、自动及远动功率因数补偿装置）。

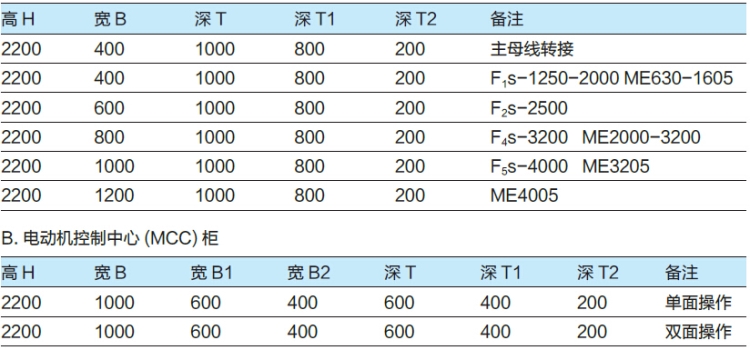

A. 动力配电中心(PC)柜

C型型材组成的柜架结构

柜体示意图
