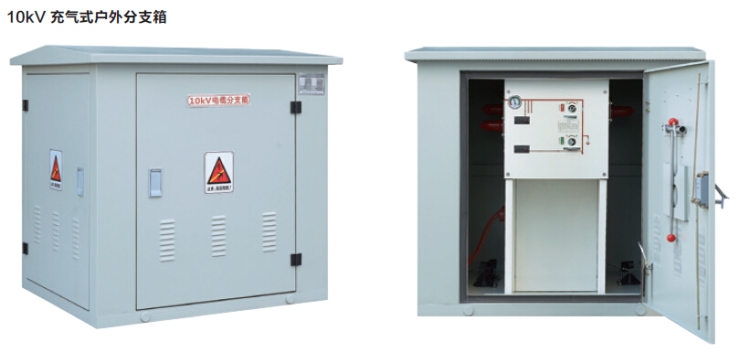

电缆分支箱
热搜推荐:

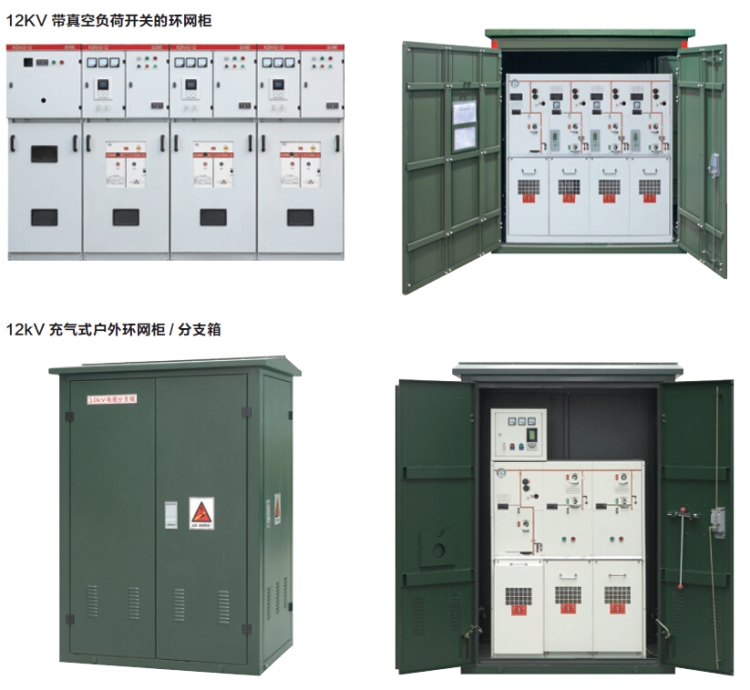

12kV、24、35kV 630A户外环网柜/分支箱
系列: 电缆分支箱
销售服务热线: 4000-361-567
手机号码:18815176928
电话号码:0577-61768867
传真号码:0577-62696939
公司邮箱:wudjun@163.com

产品概述:

随着城市电网的不断发展,市内架空线路逐渐被电缆线路所取代。户外型环网柜作为构建环网供电的中压配电开关柜,是对地缆网进行保护和分段隔离的主要设备,环网柜以其安全、可靠的性能,紧凑、美观的外形,出色的性价比被广泛的应用到城市电网当中。

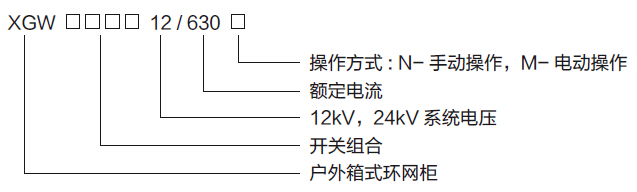

型号及含义:


产品特征:

1, 体积小、结构紧凑、安装简单、操作方便;

2. 全绝缘、全密封结构,无需绝缘距离,可靠保证人身安全;

3. 防尘、防火、耐腐蚀、免维护,可浸在水中,适合任何恶劣环境;

4. 组合极为灵活,满足多种接线要求;

5. 可安装单台或多台负荷开关进行单路或多路进出线路控制。


主要技术参数:

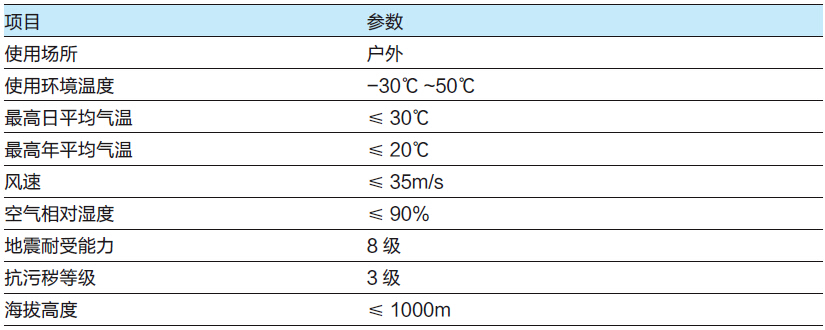

使用条件:



结构特点:


专为户外运行设计

箱体采用钢板整体焊接制造不易变形,单层箱体便于散热,表面采用专用户外漆并经四道喷塑处理,抗腐蚀能力强,可保持外形持久美观。

箱体顶盖下有通风百叶窗和门上的百叶窗形成自然的循环降温,防凝露百叶窗无需加热除湿装置。箱体表面无紧固件可供拆卸及嵌入式防水锁,防盗性好。


全绝缘、全密封、免维护

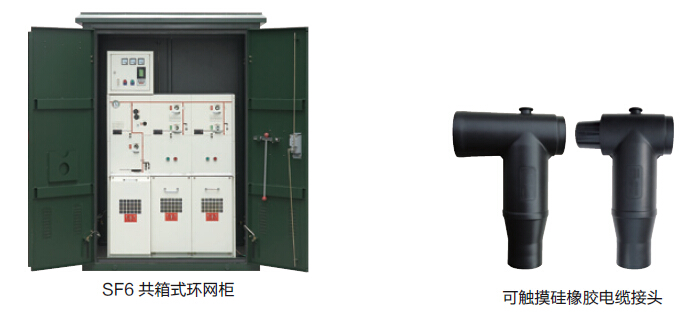

共箱式环网柜除操作机构、电缆头外的所有部件,含高压带电体、母线及开关部分完全密封在不锈钢的箱体内,无可触及带电部位。

主开关及接地开关密封在箱体内可以免受外界环境影响,完全免维护,使用寿命更长。


负荷开关

负荷开关采用弹簧操作机构,具有性能可靠、寿命长、免维护等特点。

负荷开关与接地开关之间具有机械互锁功能。

负荷开关在分、合闸位置均可闭锁,接地开关的接地位置单独有闭锁,防止进线误接地。


电动操作

为满足用户实现配电自动化的要求,环网柜可配电动机构及控制器。


安装维护方便

独立的操作机构室及电缆室设计,便于安装及日常维护。


电缆附件

进出线电缆采用屏蔽型可触摸硅橡胶电缆接头,确保人员安全。

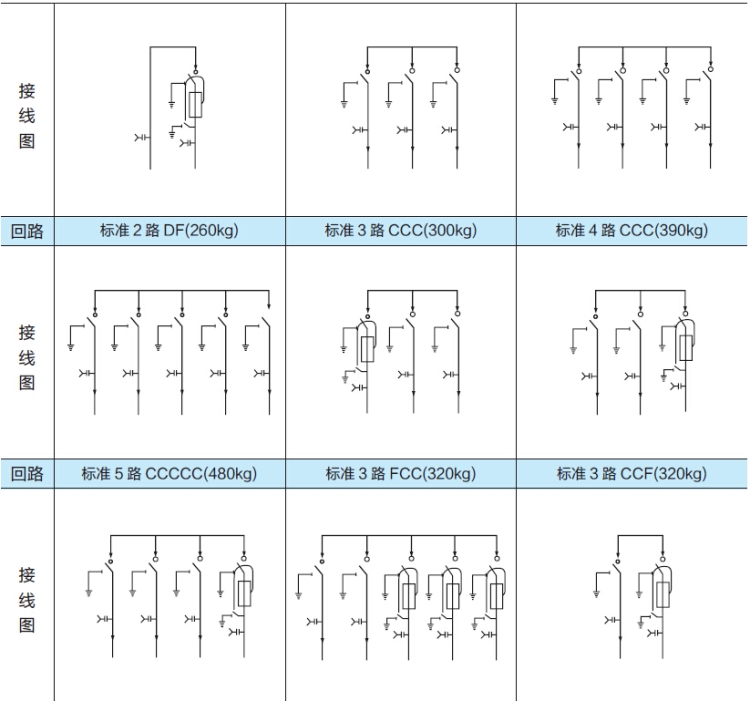

部分开关组合图:


订货须知:

请依据型号编码选择户外环网柜的型号及进出线数目,依据附录选择所需要的电缆接头,或把您的信息提供给我们,我们可以为您提供所需要的配置。

对于订户外环网柜的用户,可以提供图纸提出对技术具体要求及箱体的材料要求,另外我们也可以为您设计户外环网柜的最佳方案。

注:箱体标准颜色为军绿色,如需其它颜色请与我们联系。

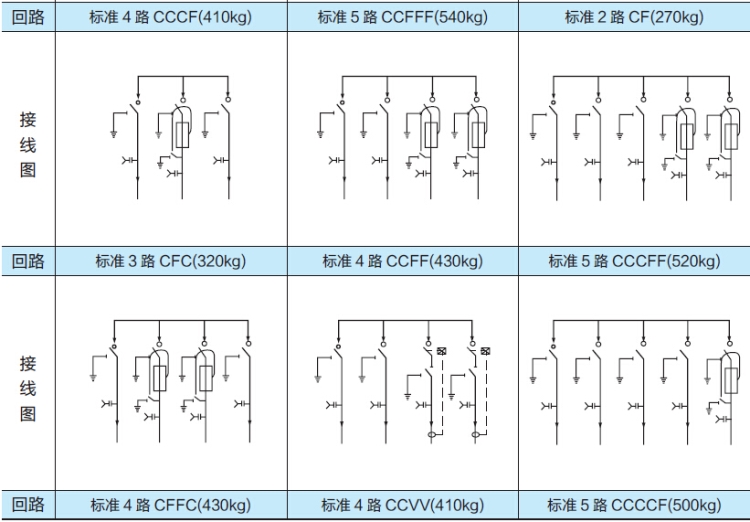

部分开关组合方式:

◆SF6全绝缘全密封共箱型环网开关设备

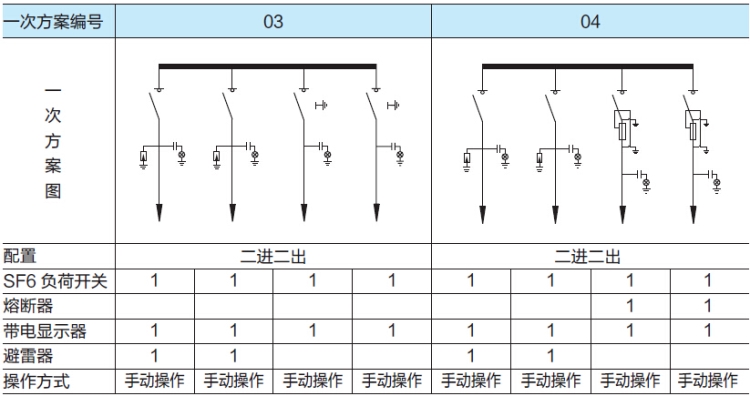

一次方案图

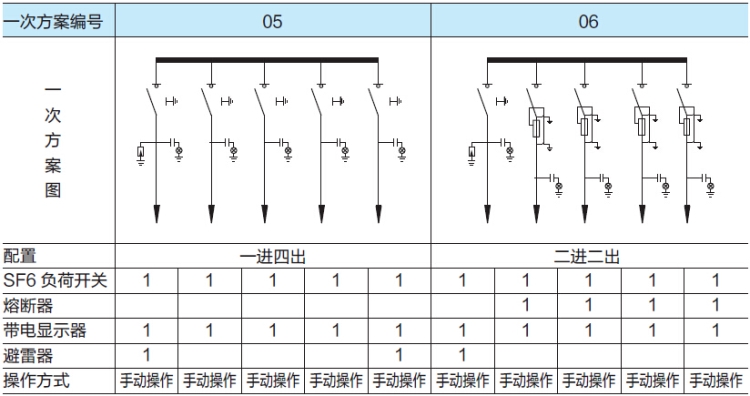

一次方案图

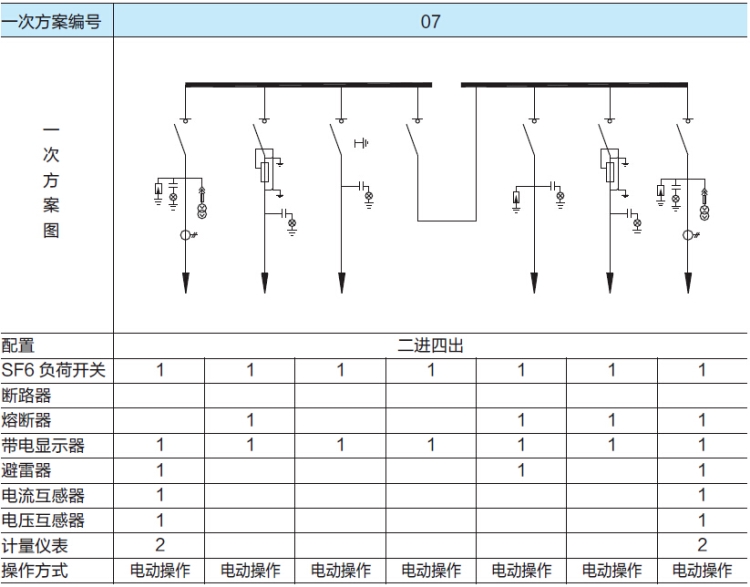

典型一次系统图
